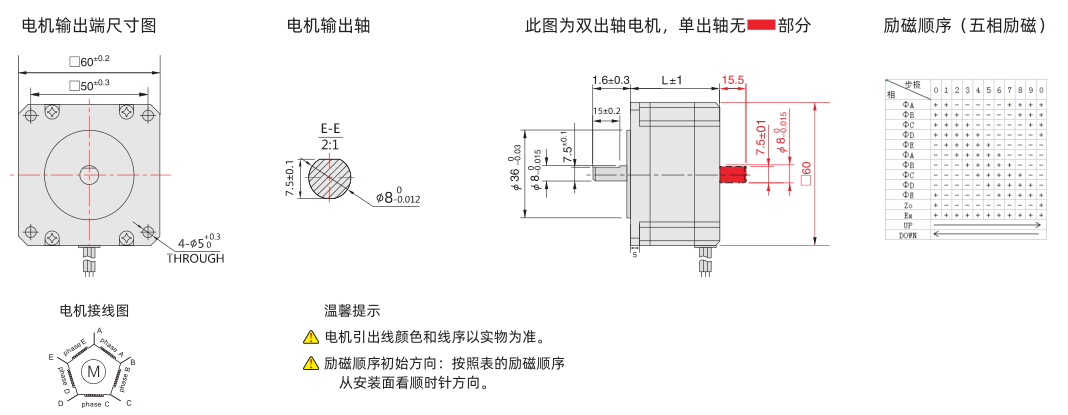

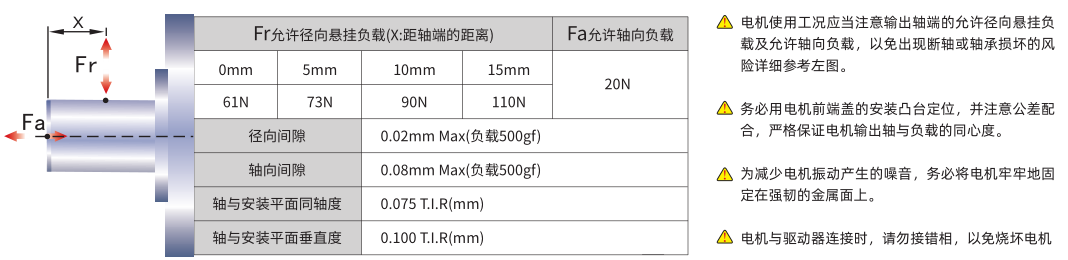

規格參數 安裝注意事項 外形尺寸動態力矩曲線 資料下載

通用規格

SME1

242

023

口4

SME	步進電機
24	電機機座代碼
02	電機機身長度代碼
口	2：表示雙出軸，標準品省略

項目	參數
步距角精度	0.72°/step±0.036°（空載整步）
電感精度	±20%	電感精度	±10%
允許溫升	﹤80℃（額定電流，二相通電）
環境溫度	-20℃~50℃（無結冰）
環境溫度	85%以下（無結霜）
介質環境	85%以下低于40℃,57%以下低于50℃（無結霜）
絕緣級別	B級（130℃）	絕緣耐壓	AC 500V 1Min
絕緣電阻	100MΩ

規格參數

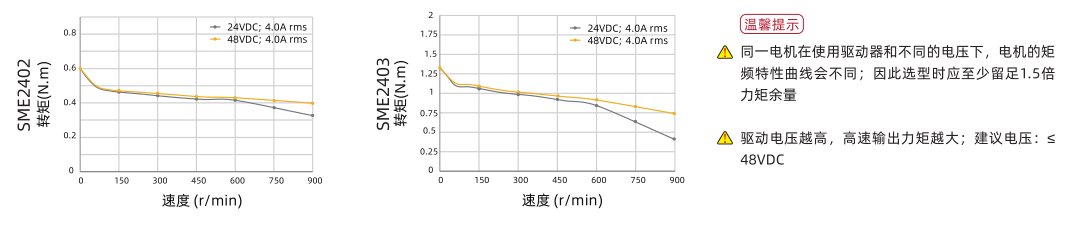

步進電機不是恒轉矩電機，運行轉速越高輸出轉矩會越小，所以關注電機保持轉矩參數的同時更應當關注在實際，工作轉速下電機的輸出轉矩（可參考動態力矩曲線圖）；并且我們建議預留1.5倍的余量，以免出現過載情況下步進電機丟步的現象。

型號（MODEL）	保持力矩（N.m）	額定電流（A）	相電阻（Ω/相）	相電感（mH/相）	轉動慣量（g.cm2）	機身長MAX（mm）	電機重量	適配驅動器（僅為推薦）
SME2402	0.60	1.4	1.10	2.3	220	≤56.5	0.7	ESD430E 24-48VDC
SME2403	1.3	2.8	0.65	1.1	440	≤86.5	1.2

型號（MODEL）

保持力矩（N.m）

額定電流（A）

相電阻（Ω/相）

相電感（mH/相）

轉動慣量（g.cm2）

機身長MAX（mm）

電機重量

適配驅動器（僅為推薦）

SME2402

0.60

1.4

1.10

2.3

220

≤56.5

0.7

ESD430E

24-48VDC

SME2403

1.3

2.8

0.65

1.1

440

≤86.5

1.2

以上列表推薦的“適配驅動器”為脈沖型步進電機驅動器，HDB電機還可以為客戶提供：

總線型步進驅動器（RS485、CAN open、Ether CAT等通訊控制）智能型步進驅動器（電位器調速、內置PLC編程等功能）

定制維度

規格參數：規格涵蓋20mm-150mm，提供選型，精準匹配您的機器
出軸方式：提供單扁、雙扁、鍵槽、滾齒等多種出軸方式，滿足不同場景下的使用需求
引線方式：根據實際應用中的不同需求，提供定制化的繞線及出線方式設計
配件選擇：提供步進電機的多種配件，選擇多樣，例如編碼器，減速機，斷電制動器等
